MO S 19 Alej

30. 5. 2008

DEMOLIČNÍ DERBY :-)- NOVÁ KONCEPCE MODELU

TEDY- nedávno jsem se rozhodl, že je třeba pokročit. Následovala malá demolice střechy (poklopu objektu). Štvalo mě, jak se po každém přiklopení střechy odloupla omítka. Takže přišlo na řadu vyříznutí trávy a... výsledek drastické proměny můžete vidět v galerii (sekce podrobnosti).

ObrazekPlánuje se spojení stěn (beze spáry) a omítka z hladké mouky. Kamuláž pravděpodobně již nebude tak tmavá.

STARÁ KONCEPCE MODELU

Předlohou tohoto modelu je skutečný pěchotní srub MO-S 19 nedaleko Darkoviček u Hlučína- je zde i muzeum čs. opevnění. Stavba tohoto projektu se táhne už doooosti dlouho, objekt je tedy téměř ze 100 procent hotov pouze zvenku. Alej je přibližně v měřítku 1:28- toto je ale určeno až dodatečně, avšak poměry všech rozměrů by měly podle půdorysů odpovídat. Vtipné je, že to začalo nevinně pouhou jednou střeleckou místností. Jak si jistě všimnete, objekt měl podle staré koncepce odklápěcí střechu (zvedalo se to za "madla", vystupující ze střechy), zvony jsou neodklopné. Bojové patro objektu (z prostorových důvodů jediné) je hotovo tak pouze z 80 procent. Spousta toho ještě chybí, včetně vzduchotechniky (ta je zatím jen ve střeleckých místnostech), elektroinstalací, osvětlení a jiného. Tak z 90 procent jsou hotovy pouze obě střelecké místnosti (zde chybí už jen elektroinstalace, osvětlení a různé malé části výstroje místností, jako plničky pásů, signalizační přístroje...) a jiné malé místnosti jako místnost velitele, telefonisty, telegrafisty, muniční sklad pro 47mm granáty a zvonové šachty. Celkově to sice není nijak čistá a přesná práce, ale já tu "obludu" mám celkem rád.

Předloha modelu: http://www.opevneni.cz/

Obrazek

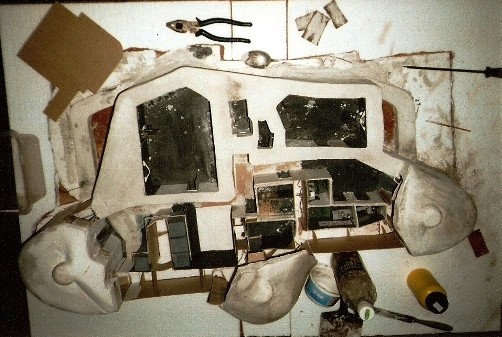

Záběr ze stavby- v polovině je zasádrovávání stěn- jakoby řezu objektem

Obrazek

Pohled zleva- trojice zvonů, levá střílna L1 - názorně je vidět funkce krakorců.

Obrazek

Pravá strana - pravý zvon pro Lk, ve stínu pravá skupina střílen M + L1

Obrazek

Půdorys objektu- jak vidíte zvony nejsou díkybohu odklopné.

Obrazek

Detail střílny L1- vpravo nahoře odtah zplodin, dobře patrná je těsnící koule zbraně.

Obrazek

Pravá skupina střílen v detailu- vlevo M a vpravo L1

Obrazek

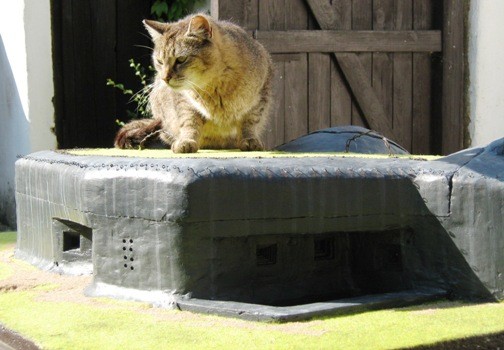

Pozn: TENTO MODEL NEBYL TESTOVÁN NA ZVÍŘATECH !!!! :-)

Obrazek

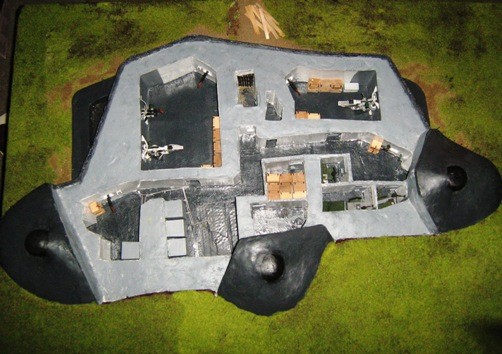

Odklopená střecha- je vidět nedodělanost interiérů

Obrazek

Levá střelecká místnost z nadhledu

                        Obrazek

Pravá kasemata z nadhledu

Obrazek

Ubikace velitele

Obrazek

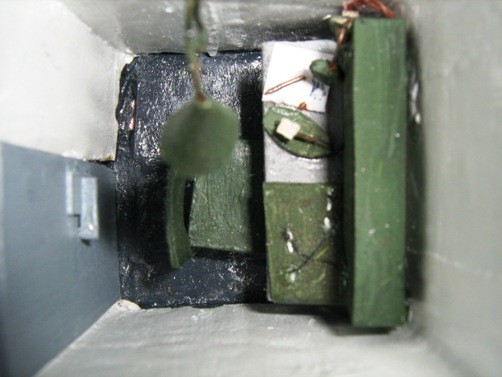

Místnost telefonisty

Obrazek

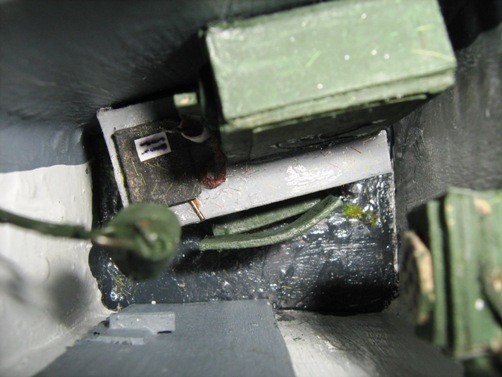

 Místnost zemního telegrafu
